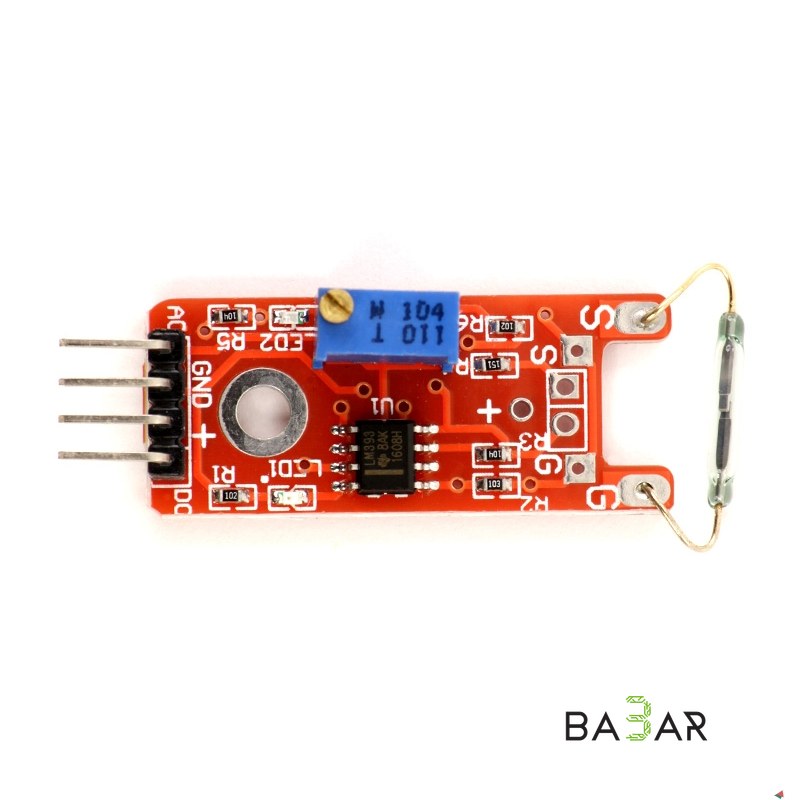

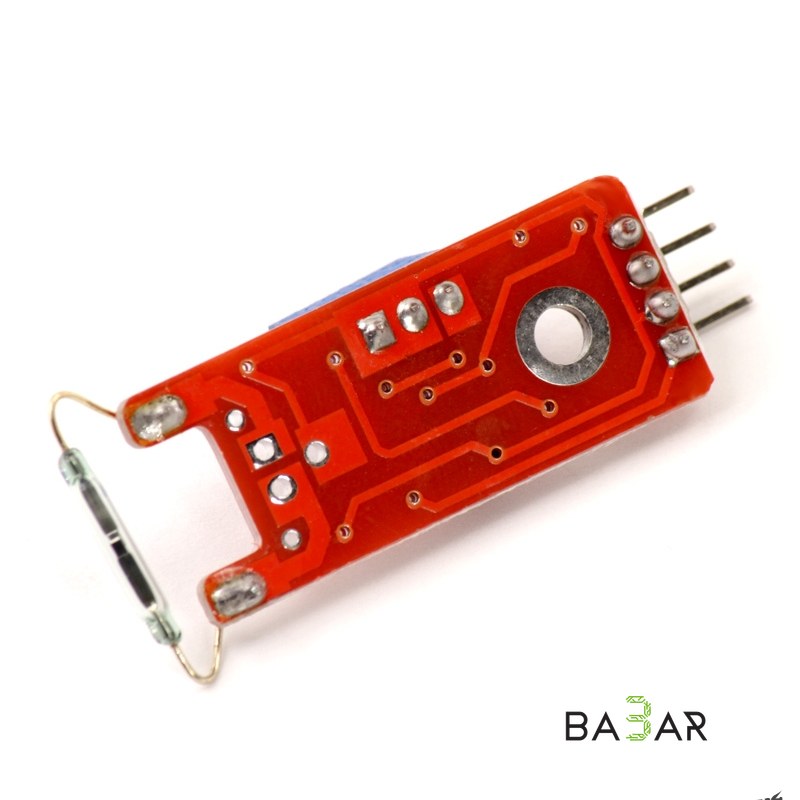

Модуль датчика магнетронного модуля KY-025
Модуль герконового переключателя KY-025 представляет собой небольшой электрический переключатель, управляемый приложенным магнитным полем, обычно используемый в качестве датчика приближения.
- Артикул:
- 267
KY-025 Геркон модуль датчика магнетронный модуль геркон переключатель MagSwitch для Arduino модуль датчика
1. Компаратор на выходе, чистый сигнал, хорошая форма волны, сильная способность вождения, более 15 мА.
- 2. Рабочее напряжение
- DC3.3V-5V
- 3. Форма выхода
- выход цифрового переключателя (0 и 1)
4. С крепежными отверстиями для крепления болтов для легкой установки
5. Используйте широкий Компаратор напряжения LM393
Инструкции по использованию модуля
1. Герконовый переключатель должен использоваться в сочетании с магнитом. Когда определенная магнитная сила ощущается,
Он будет в состоянии on, модуль выводит на низкий уровень, и когда нет магнитной силы, он находится в отключенном состоянии и выводит на высокий уровень
Обувь на плоской подошве, срабатывающая дистанция между геркон и магнит в режиме ожидания составляет менее 1,5 см, он не чувствителен или не будет вызывать явление;
2. Выходной терминал модуля DO может быть непосредственно подключен к порту ввода/вывода микрокомпьютера с одним чипом и может быть обнаружен микрокомпьютером с одним чипом.
Измерьте состояние срабатывания герконового переключателя;
3. Выходной терминал модуля DO подключен к входному терминалу реле для формирования высокомощного тростникового переключателя.
Прямой контроль высокого напряжения.
Применение
Холодильник, дезинфекционный шкаф, дверной магнит, магнит окна, электромагнитное реле.
