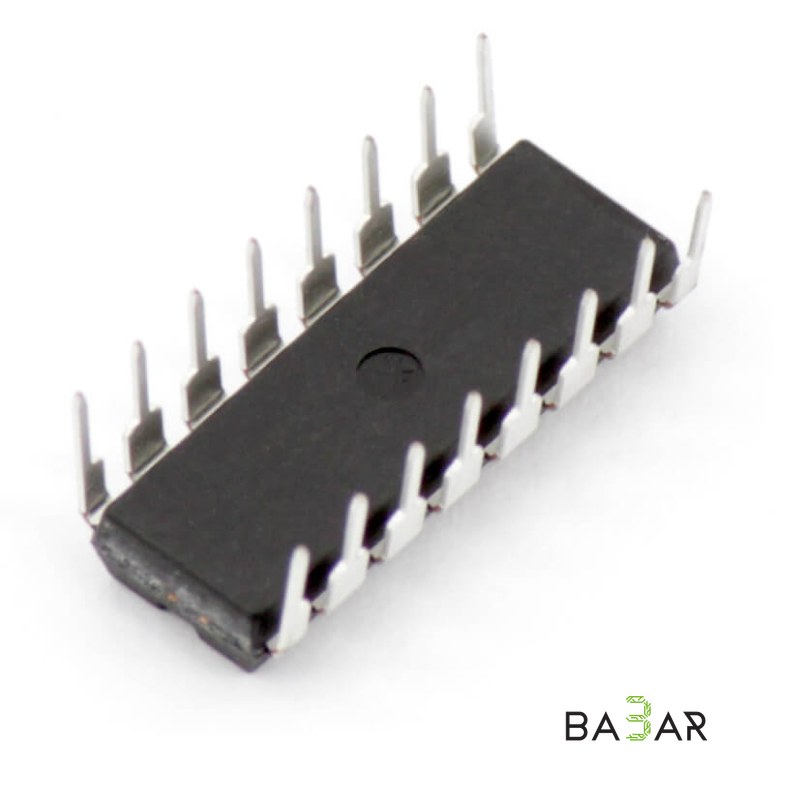

Драйвер двигателей L293D, 2 канала для DC-моторов
₸250.00✓ В наличии(22 шт)
Микросхема драйвера двигателей L293D для управления двумя DC-моторами. Входы ENABLE, INPUT1–4 и выходы OUTPUT1–4. Контакты Vs, Vss и GND для теплоотвода.
- Артикул:
- 262
Микросхема драйвера двигателей L293D предназначена для управления двумя двигателями постоянного тока с возможностью задавать направление и включение каждого канала.
Назначение выводов
- ENABLE1 и ENABLE2 — включение каждого из драйверов в составе микросхемы
- INPUT1 и INPUT2 — управление двигателем на выходах OUTPUT1 и OUTPUT2
- INPUT3 и INPUT4 — управление двигателем на выходах OUTPUT3 и OUTPUT4
- Vs — питание электродвигателей (положительный полюс источника питания моторов)
- Vss — питание самой микросхемы (положительный полюс источника)
- GND (четыре контакта) — общий провод; также служат для теплоотвода, поэтому их лучше распаивать на широкую контактную площадку
Преимущества
- Управление двумя DC-моторами
- Раздельное включение каналов через ENABLE
- Раздельное питание логики (Vss) и моторов (Vs)
- Теплоотвод через контакты GND
Применение
- Колёсные роботы и платформы
- Проекты на Arduino с DC-моторами
- DIY-устройства с приводом
Характеристики
- Микросхема
- L293D
- Каналы
- 2 двигателя постоянного тока
- Питание моторов
- вывод Vs
- Питание логики
- вывод Vss
- Общий провод/теплоотвод
- 4x GND
