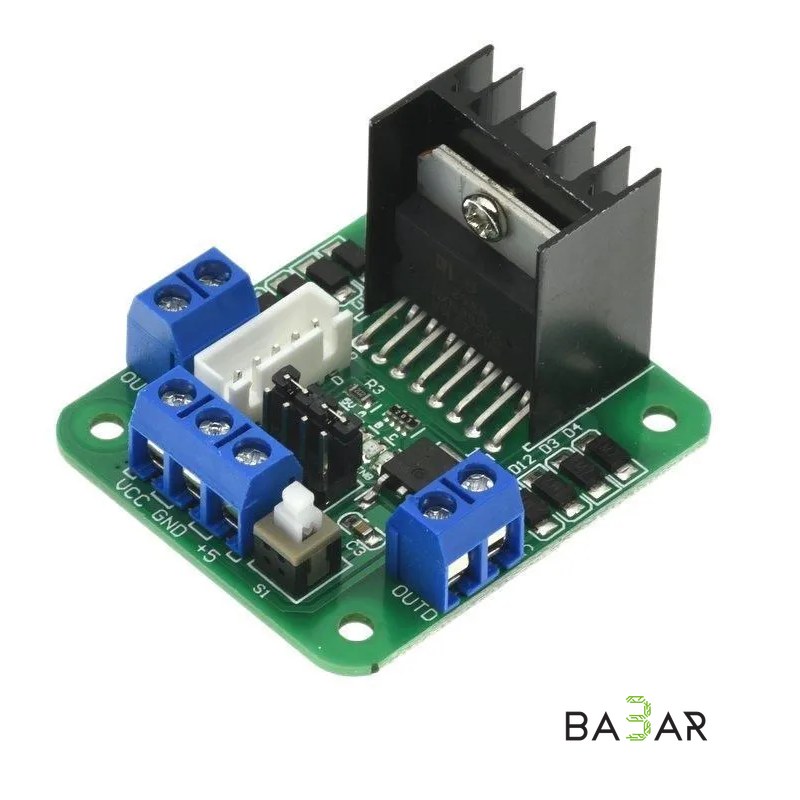

Драйвер двигателя L298N, двойной H-мост, питание 5–35В, ток 2А
₸950.00✓ В наличии(23 шт)
Драйвер двигателей L298N с двойным H-мостом. Питание Vs 5–35 В, пиковый ток 2 А на канал, логика 5–7 В. Управление двумя DC-моторами или шаговым двигателем. Размер 48×43×33 мм.
- Артикул:
- 557
Драйвер двигателя L298N построен на микросхеме с двойным H-мостом и предназначен для управления двумя коллекторными двигателями постоянного тока или одним шаговым двигателем. Модуль широко применяется в робототехнике и автомоделировании.
Плата принимает питание силовой части в диапазоне 5–35 В, а при использовании встроенного стабилизатора — от 7 до 35 В. Логическая часть питается от 5–7 В (на плате есть выход +5 В).
Характеристики
- Чип драйвера: L298N (двойной H-мост)
- Питание силовой части Vs: +5…+35 В (со встроенным стабилизатором +7…+35 В)
- Питание логики Vcc: +5…+7 В
- Пиковый ток на канал: 2 А
- Рабочий ток логической части: 0–36 мА
- Управляющий сигнал — низкий уровень: −0,3…1,5 В
- Управляющий сигнал — высокий уровень: 2,3 В…Vss
- Максимальная потребляемая мощность: 20 Вт (при T = 75 °C)
- Температура хранения: −25…+130 °C
- Размер платы: 48×43×33 мм
- Вес: 33 г
Применение
- Управление DC-моторами в роботах и машинках
- Управление шаговыми двигателями
- Учебные и DIY-проекты
