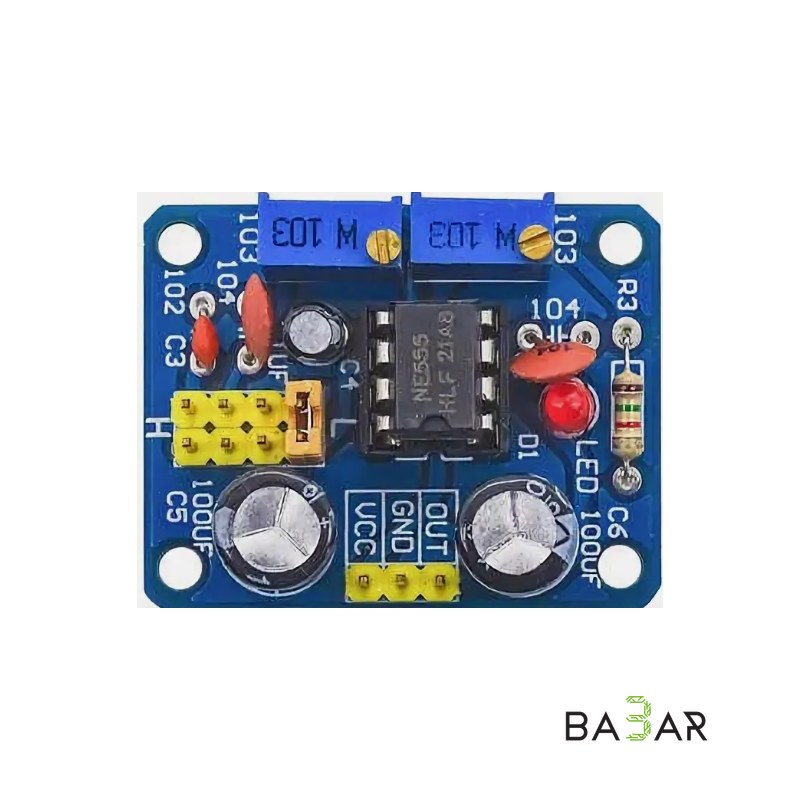

Генератор с регулировкой частоты и скважности импульсов NE555
₸1,400.00Предзаказ
Напряжение питания: 5V-15VDC. (5V =15MA; 12V =35MA);
- Артикул:
- 899
Генератор с регулировкой частоты и скважности импульсов NE555, для опытов и экспериментов
- Размер
- 3.5CM*3.6CM
- Чип
- NE555;
- Напряжение питания
- 5V-15VDC. (5V =15MA; 12V =35MA);
- Выходной сигнал
- 4.2V V-PP to 11.4V V-PP
- Максимальный выходной ток
- 15MA (5V ), 35MA (12V)
Переключение диапазонов и плавная регулировка частоты
- Низкая частота
- 1Hz~50Hz
- MF
- 50Hz~1kHz
- HF
- 1KHz~10kHz
- HF
- 10kHz~200kHz
Расчер частоты
T=0.7 (RA+2RB) c
— RA, RB for the 0-10K adjustable;
— C=0.001UF low frequency gear;
— C=0.1UF MF gear;
— High frequency in document C=1UF;
— C=100UF high frequency gear.
