Модуль генератора импульсов на NE555 (mini), 1 Гц–100 кГц
₸350.00✓ В наличии(16 шт)
Генератор прямоугольных импульсов на NE555: регулировка частоты 1 Гц–100 кГц потенциометром, питание 5–12 В. Выход и амплитуда зависят от напряжения питания.
- Артикул:
- 184

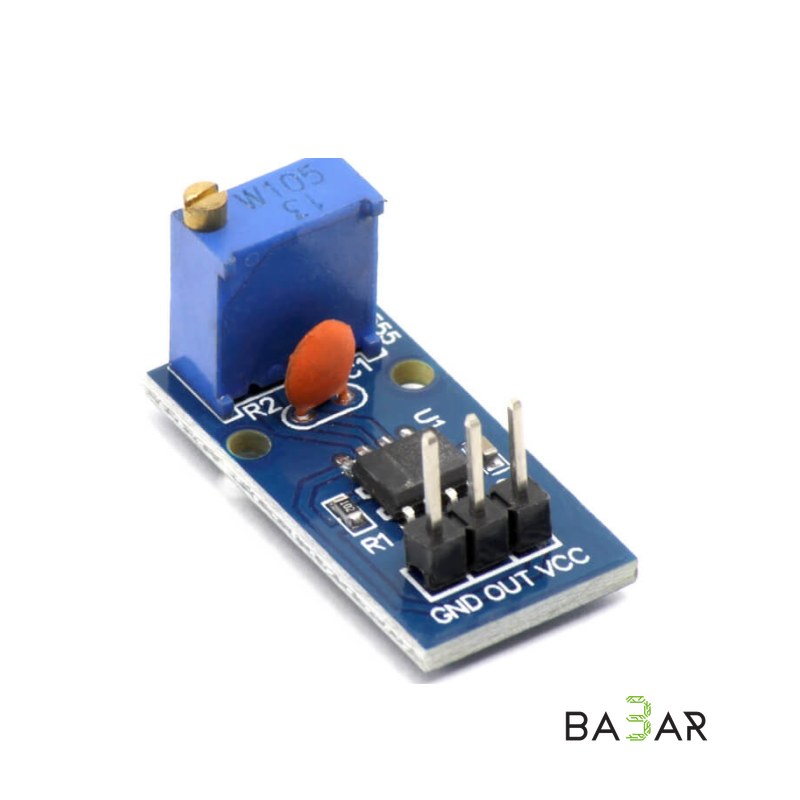

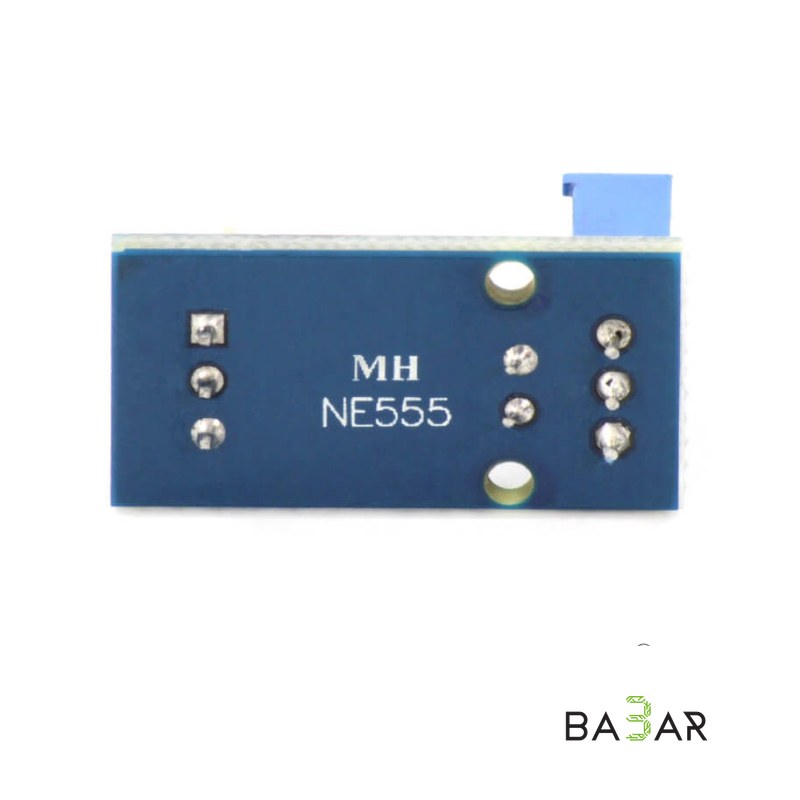

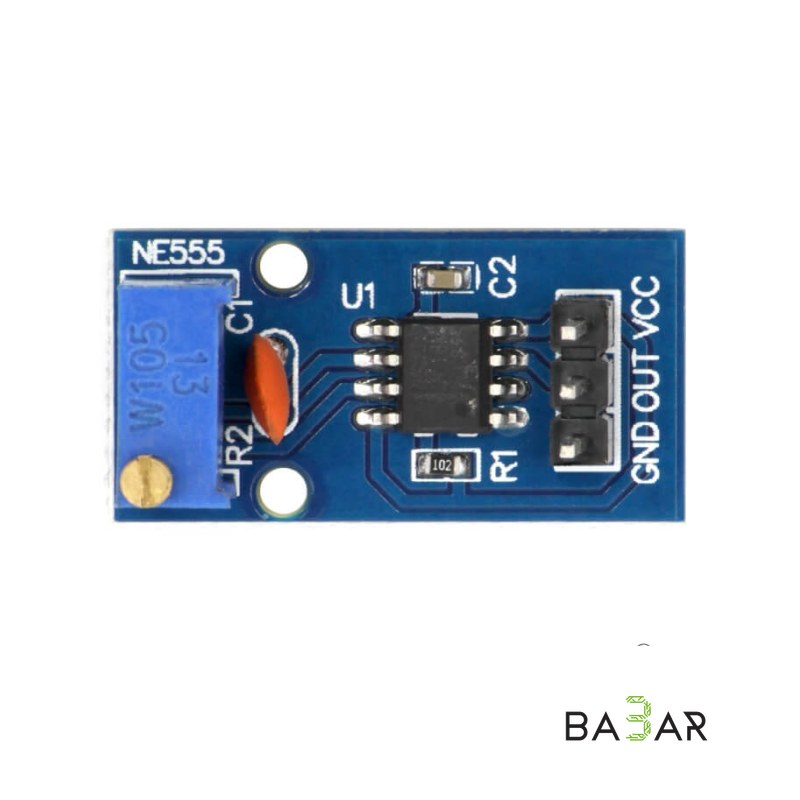

Модуль генератора импульсов на микросхеме NE555 формирует прямоугольные импульсы с регулируемой частотой. Частота настраивается ручкой потенциометра в диапазоне от 1 Гц до 100 кГц. Амплитуда выходных импульсов пропорциональна напряжению источника питания.
Модуль оснащён 3-контактным штыревым разъёмом с шагом 2,54 мм и питается от Arduino или внешнего источника.
Контакты
- GND — общий контакт
- OUT — выходной сигнал
- VCC — напряжение питания
Применение
- Тактирование и тестирование схем
- Учебные и DIY-проекты
Важно
- Выходной ток не превышает 200 мА — для управления мощной нагрузкой нужен усилитель тока выходного каскада
Характеристики
- Микросхема
- NE555
- Диапазон частот
- 1 Гц – 100 кГц
- Напряжение питания
- 5–12 В
- Ток потребления
- около 225 мА
- Выходной ток
- до 200 мА
- Шаг разъёма
- 2,54 мм
