Макетная плата FPGA Altera CPLD EPM7128SLC84 с JTAG
₸55,000.00✓ В наличии(1 шт)
Учебная плата на чипе Altera CPLD EPM7128SLC84: генератор 50 МГц, JTAG, 8 кнопок, светодиоды, DIP-переключатель, разъёмы LCD1602, PS/2 и UART.
- Артикул:
- 1482

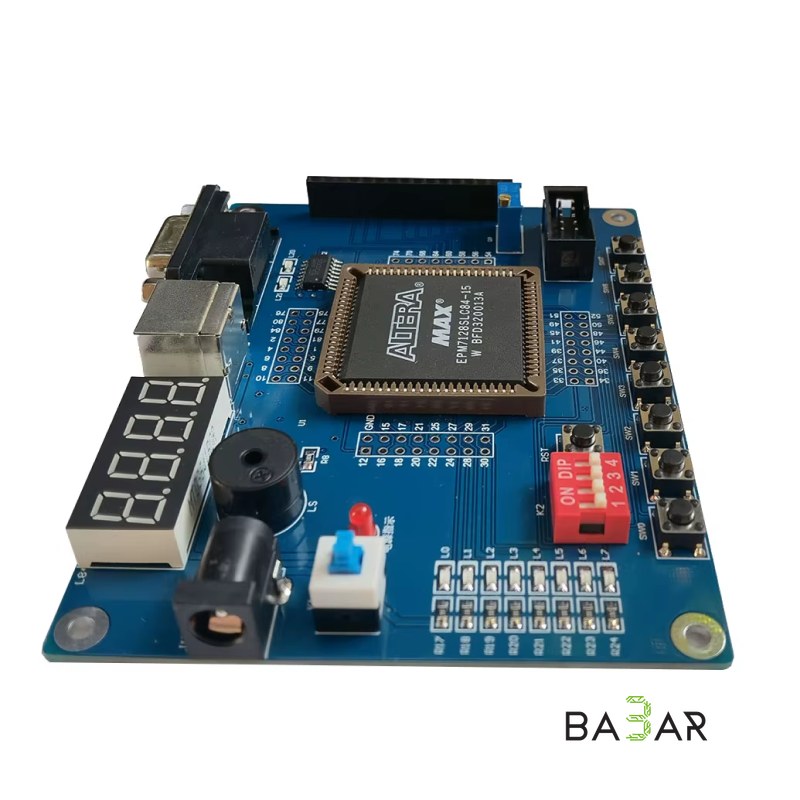

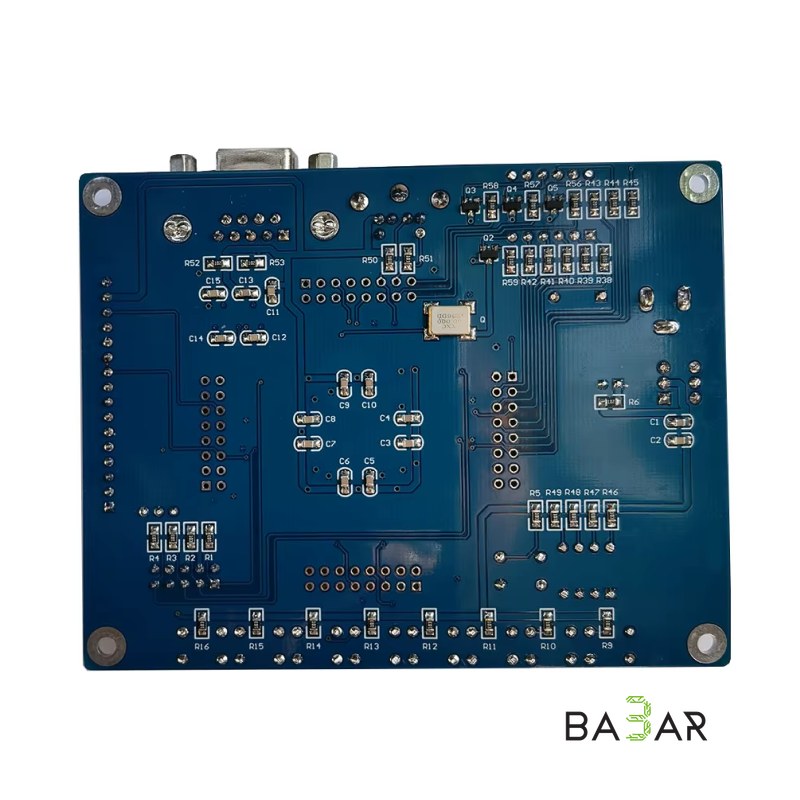

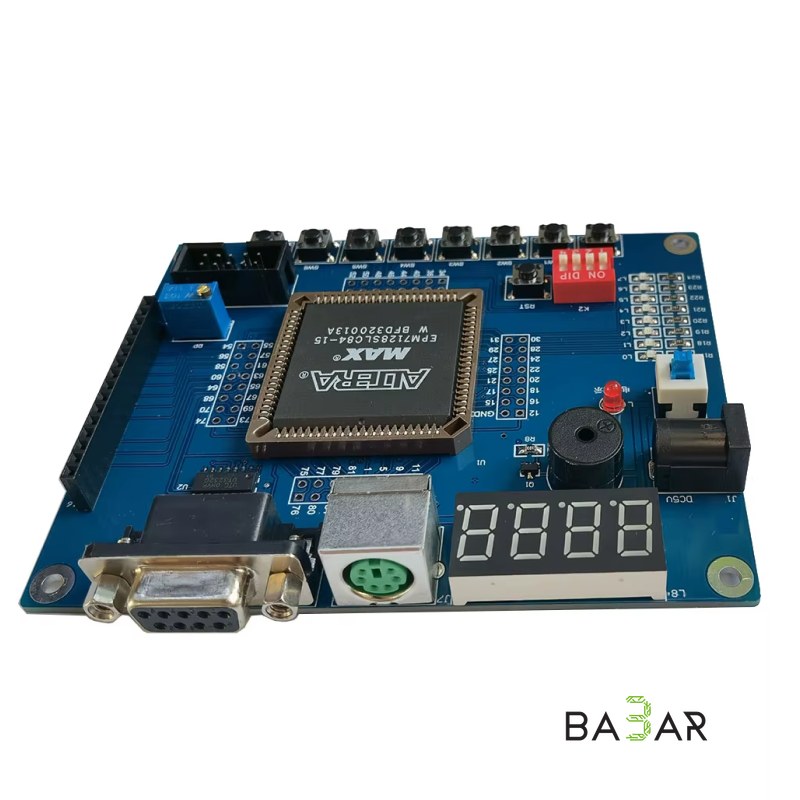

Макетная плата на базе чипа Altera CPLD EPM7128SLC84 предназначена для изучения и отладки логических проектов. Все выводы CPLD доступны для подключения, что упрощает ввод и вывод данных и вторичную разработку.
Характеристики
- Основной чип: Altera CPLD EPM7128SLC84
- Питание: постоянный ток 5 В ± 10%
- Ток покоя: 0,08 А ± 10%
- Уровни сигналов портов ввода-вывода: стандарт TTL
- Тактовый генератор: активный кварцевый, 50 МГц
- Глобальные часы: GCLK1
- Загрузка программ: интерфейс JTAG
Элементы платы
- Порт питания: один разъём постоянного тока 5 В
- Выключатель питания: 1 шт
- Индикатор питания: 1 красный светодиод
- Кнопка сброса: 1 шт
- Независимые кнопки: 8 шт
- DIP-переключатель: 4-битный
- Светодиоды состояния: 8 шт
- 4-разрядная цифровая индикаторная трубка
- Интерфейс для LCD1602 (5 В)
- Зуммер: 1 шт
- Интерфейс PS/2: 1 шт
- Последовательный порт: 1 шт
Комплектация
- USB-кабель для питания платы
- Последовательный кабель для связи
Применение
- Изучение CPLD и цифровой логики
- Отладка и прототипирование проектов
- Учебные стенды
