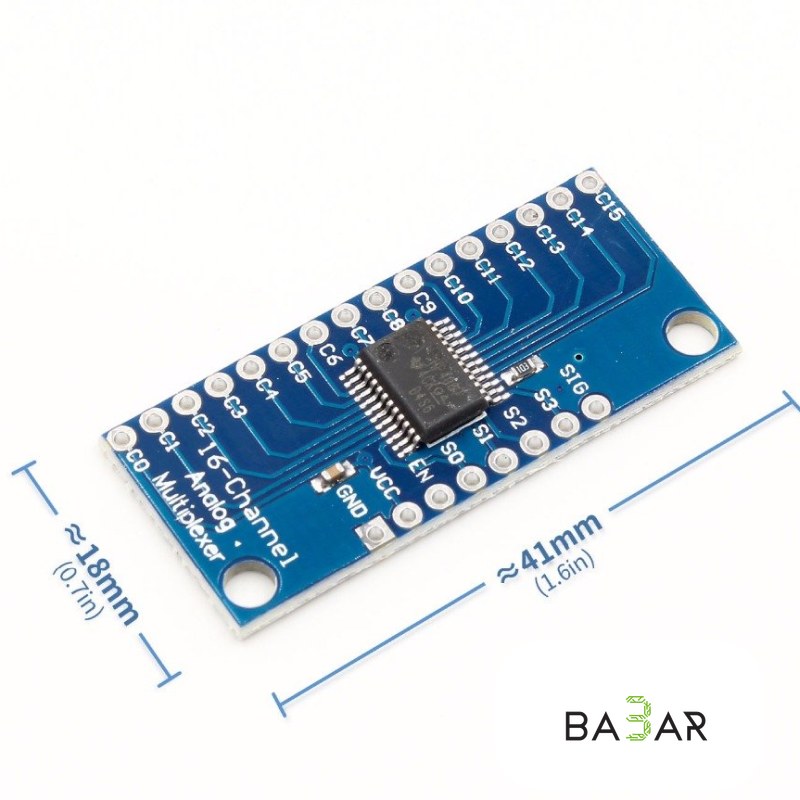

Модуль 16-канального аналогового мультиплексора CD74HC4067
₸350.00Предзаказ
Модуль 16-канального аналого-цифрового мультиплексора на CD74HC4067. Управление по входам S0–S3, 16 каналов C0–C15. Питание 2–6В, расширение портов Arduino.
- Артикул:
- 489
Модуль 16-канального аналогового мультиплексора/демультиплексора на чипе CD74HC4067 расширяет число входов/выходов микроконтроллера. Цифровые сигналы управления подаются на входы S0–S3, выбирая один из 16 каналов C0–C15. Выход коммутатора SIG подключается ко входу контроллера.
Применение
- Расширение числа аналоговых входов Arduino
- Опрос множества датчиков одним каналом АЦП
- Коммутация сигналов в DIY-проектах
Совместимость
- Arduino и микроконтроллеры
Характеристики
- Напряжение питания
- 2 … 6 В
- Максимальное коммутируемое напряжение
- от 0 до напряжения питания
- Сопротивление ключей
- 70 Ом при 4.5 В, 60 Ом при 6 В
- Скорость переключения
- 6 ns при 4.5 В
- Рабочая температура
- -55°C … 125°C
- Контакты
- VCC (+), GND (-), S0–S3 (управление), C0–C15 (каналы), SIG (выход)
