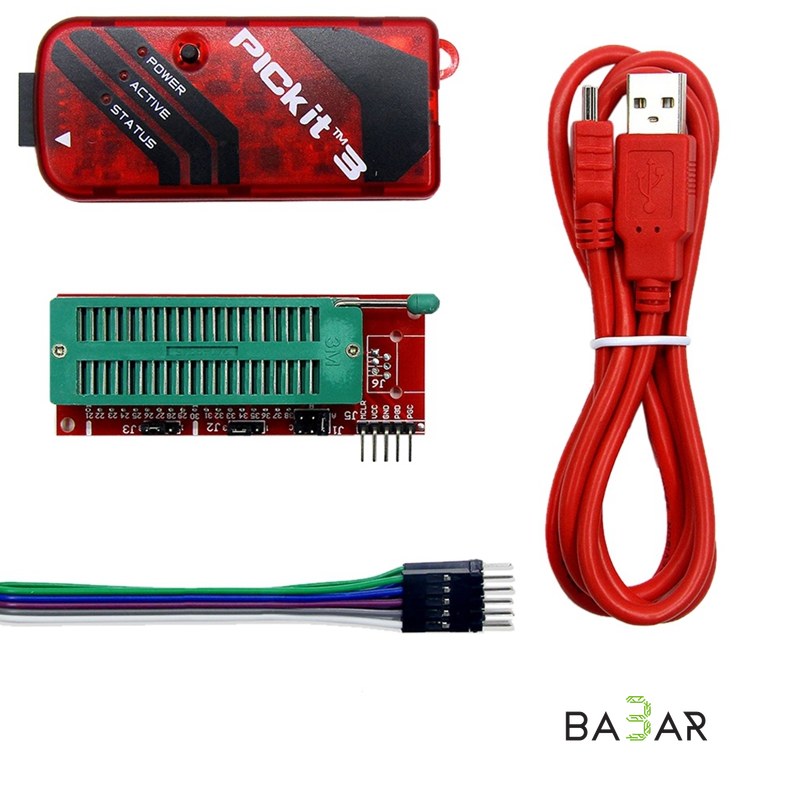

Программатор-отладчик PICkit3 для PIC и dsPIC, ICSP

Внутрисхемный программатор-отладчик PICkit3 предназначен для настройки и программирования микроконтроллеров PIC, dsPIC и flash-микроконтроллеров. Программирование выполняется через интерфейс ICSP без отключения микроконтроллера от конечного устройства.

Программное обеспечение MPLAB IDE имеет удобный графический интерфейс и набор программ управления. Для работы программатор подключается к компьютеру кабелем USB – miniUSB тип B, после чего система определяет HID-совместимое устройство.

Индикация на корпусе

• Power (зелёный) — горит при наличии питания
• Active (синий) — горит при установленном соединении с компьютером
• Status (жёлтый/красный) — жёлтый во время программирования, красный при ошибке

Применение

• Программирование микроконтроллеров PIC и dsPIC
• Внутрисхемная отладка устройств
• Разработка и прошивка flash-микроконтроллеров

Интерфейсы

• Подключение к компьютеру: разъём miniUSB тип B
• Подключение микроконтроллера: 6-пиновый интерфейс ICSP (первый пин обозначен белой стрелкой)

Управление осуществляется с компьютера программами MPLAB IDE; на корпусе есть кнопка запуска процесса программирования.
