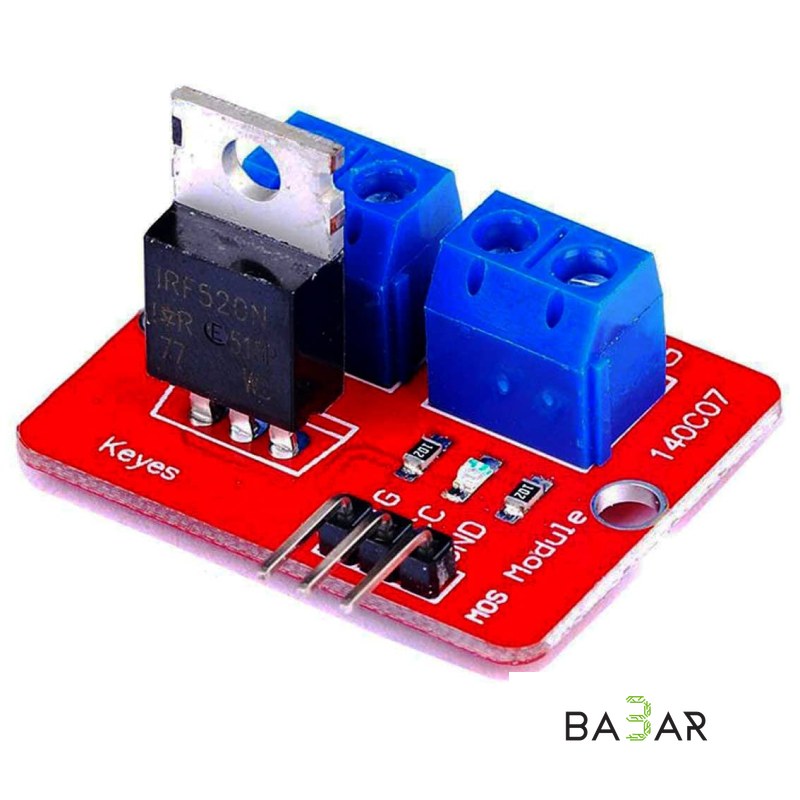

Модуль IRF520 силовой ключ с полевым транзистором

Если для вашего проекта нужно включать/выключать нагрузку с большим напряжением или током, то лучше всего подойдет использование MOSFET транзистора. Транзистор, в отличие от реле, не имеет контактной группы, которая подвержена подгоранию, плавлению и выходу из строя. IRF520 используют для управления силовыми нагрузками в контроллерах Arduino.

Через модуль к контроллеру можно подключать светодиодное освещение, двигатели постоянного тока, маломощные компрессоры, электромагнитные пускатели и т.п.

Модуль имеет три разъема для подключения к контроллеру, для подключения нагрузки и для подключения внешнего источника питания:

штыревые контакты, обозначенные на плате модуля SIG, VCC и GND, используются для подключения к контроллеру;

клеммы зажимы, обозначенные на плате модуля V+ и V-используются для подключения управляемых устройств или коммутируемых устройств;

Клеммы зажимы, обозначенные на плате модуля VIN и GND, используются для подключения внешнего источника питания.

Для использования модуля необходимо подключить контроллер к контактам SIG и GND. При этом, если необходимо управлять перегрузкой, то к контакту SIG необходимо подключать выход ШИМ-контроллера. Если необходимо управлять коммутацией, то к контакту SIG необходимо подключать цифровой выход контроллера. Если на контакте SIG есть напряжение, горит красный светодиод. Контакт GND используется как общий вывод, контакт VCC не используется.

Далее к контактам модуля V+ и V – нужно подключить управляемое или коммутируемое устройство с максимальной мощностью 120 Вт. При подключении управляемого устройства следует соблюдать полярность.

Если устройство подключается к модулю управления нагрузкой, для него требуется внешнее питание. Внешнее питание подключается к контактам VIN и GND. Значение мощности внешнего блока питания подбирается в зависимости от потребности управляемого устройства. Максимальные выходные параметры внешнего блока питания могут быть 24 и 5 А постоянного тока.

Собран на полевом транзисторе

IRF520;

Используется для

коммутации, управления нагрузкой;

Управляющее напряжение

5 – 20 В;

Напряжение для управляемых устройств

24 В;

Максимальный ток для управляемых устройств: 5 А; (При коммутируемом токе больше 1А на транзистор нужно установить радиатор.)

Максимальная коммутируемая мощность

120 Вт;

Размер

33*24*18 мм

Комплектация

— Модуль IRF520 x 1
