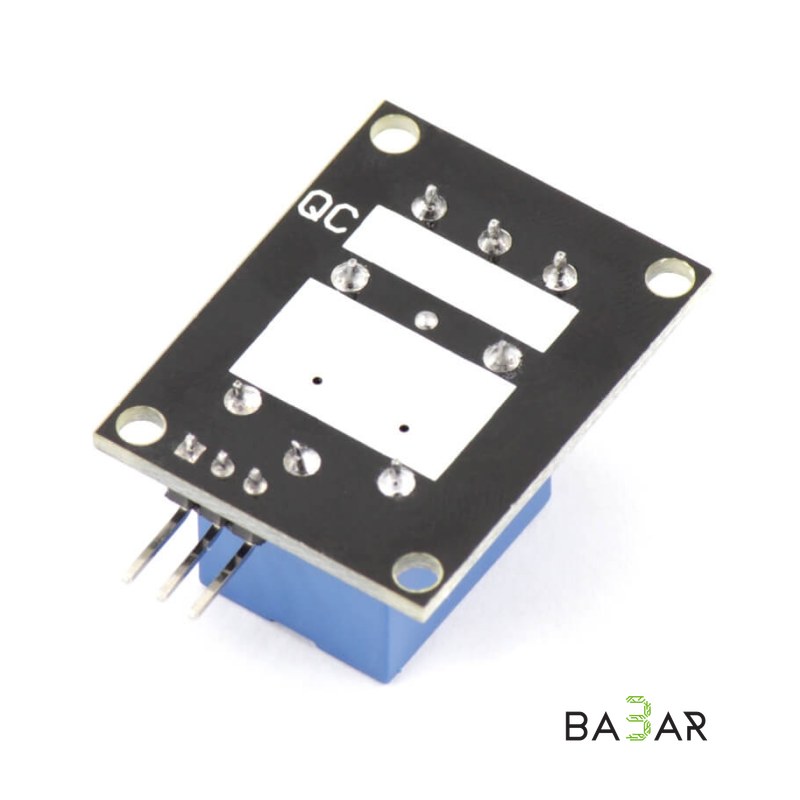

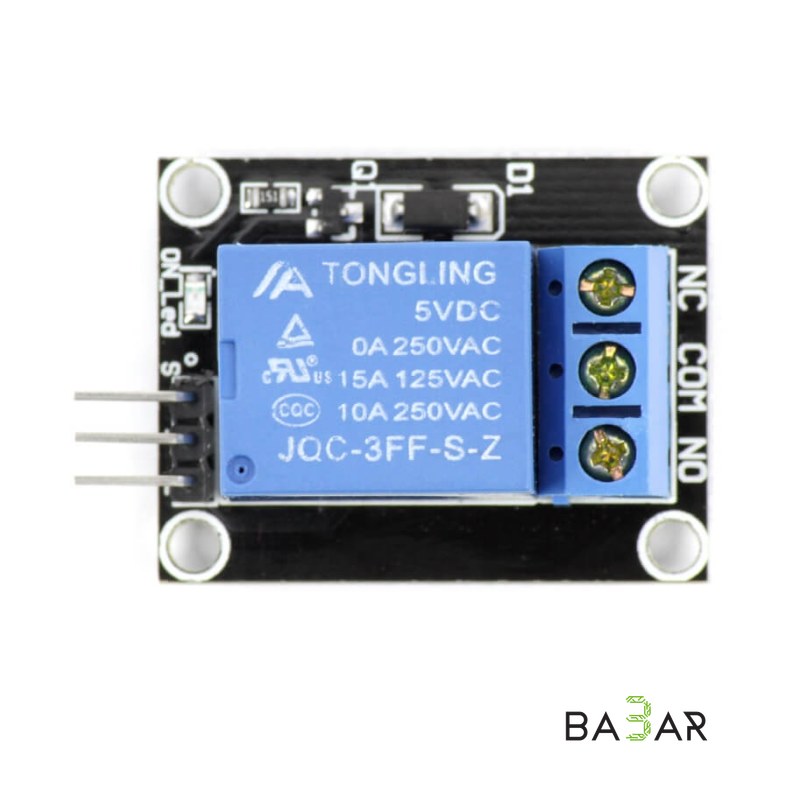

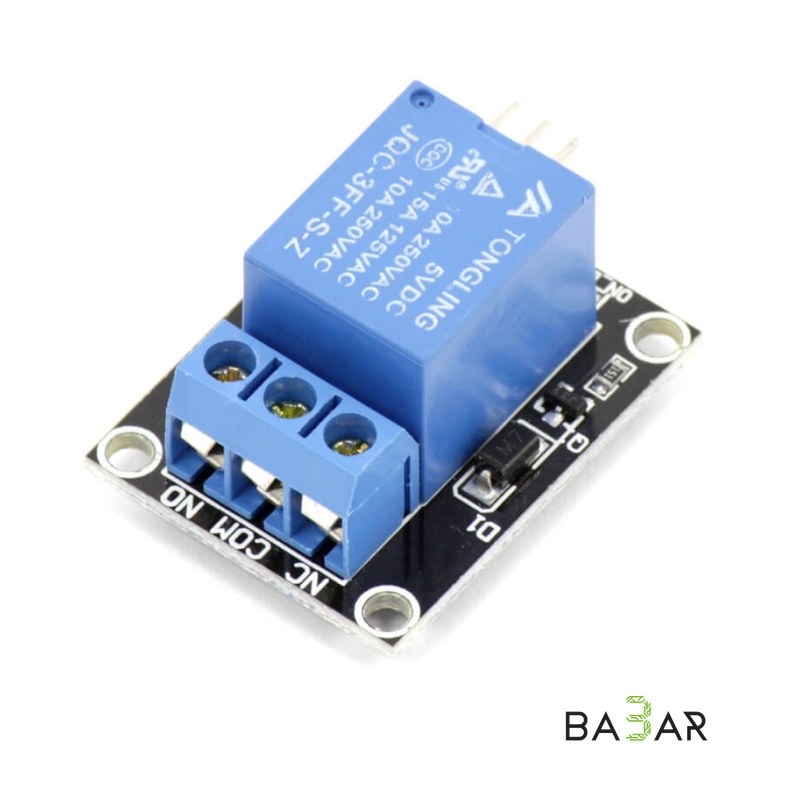

Одноканальный релейный модуль KY-019 5В

Модель

KY-019 (Keyes SR1y)

Питание модуля

3.3-5 В

Потребляемый ток

до 80 мА

Управление

импульсное, логический уровень TTL — высокий / низкий

Модель реле

JQC3FF-S-Z 5VDC

Тип реле

электромеханическое

Количество каналов: 1

Коммутируемое напряжение

до 250 В переменное, до 30 В постоянное

Продолжительный ток нагрузки

до 5А переменное напряжение, до 7А постоянное напряжение

Пиковый кратковременный ток

10 А

Светодиодная индикация

срабатывание реле

Разъёмы питания и управления

штырьевые контакты с шагом 2.54 мм

Разъём коммутации внешней цепи

винтовые клеммы-терминалы

Монтажные отверстия

4 х 3 мм

Габариты

34.5 x 26.5 x 17 мм

Вес

15 гр

Питание и управление модулем

Электрическая схема модуля одноканального реле функционирует от произвольного источника стабилизированного постоянного напряжения +5В DC, потребляет малый ток до 80мА. Плата оснащена тремя штырьевыми контактами, предназначенными для питания и управления. К выводам VCC(плюс) и GND(общий) подключается источник напряжения, на контакт S (Signal) передаётся входной сигнал управления.

Компактная модель 1-канального реле KY-019 совместима с большинством существующих цифровых микроконтроллерных платформ с 3.3-вольтовой или 5-вольтовой логикой. В конструкции приложения узла автоматизированного управления внешней цепью, линии питания контроллера и релейного модуля должны быть объединены одним общим проводом GND. Входной сигнал управления режимами реле выражается цифровым импульсом высокого уровня (+5В, логическая единица), или сигналом низкого уровня (0В, логический ноль). Высокоуровневым сигналом на входном контакте S реле приводится в активное состояние, одновременно зажигается красный светодиодный индикатор. Входящим низкоуровневым сигналом реле возвращается в исходное (неактивное) состояние.

Схема простого подключения релейного модуля KY-019 к Ардуино-совместимому программируемому модулю NANO
