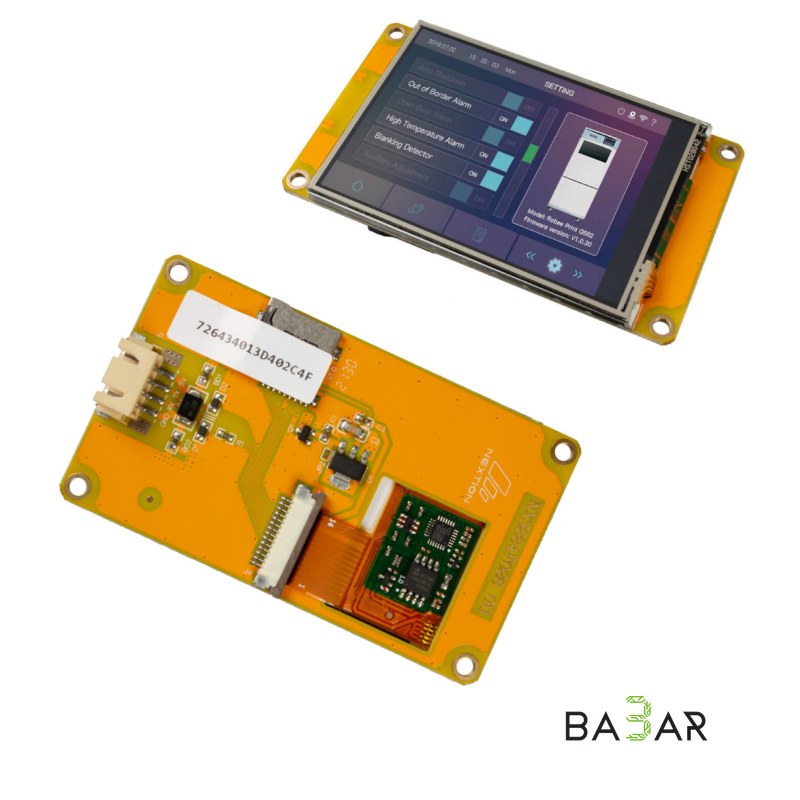

Nextion NX3224F028 — умный сенсорный TFT-дисплей 2.8" 320×240, UART

Nextion Discovery NX3224F028 — умный дисплейный модуль 2.8" с разрешением 320×240 и резистивным тачскрином для создания визуальных интерфейсов с сенсорным управлением. Компактный размер позволяет встроить его в мобильное устройство и заменить десяток переключателей, потенциометров и индикаторов.

Интерфейс собирается в наглядном редакторе Nextion Editor: кнопки, регуляторы, индикаторы, фоновые картинки. Графика и сценарии обрабатываются собственным процессором дисплея, что разгружает управляющую электронику.

Особенности

• Серия Discovery — аналог Basic с более мощным микроконтроллером и эффективным сжатием картинок
• Собственный 32-разрядный процессор для графики и логики
• Прошивка по UART или с microSD-карты
• Эмулятор экрана в Nextion Editor для отладки без перепрошивки

Подключение и питание

Дисплей общается с управляющей платой по интерфейсу UART управляющими кодами. Рекомендуемый источник питания: 5 В / 500 мА (например, блок питания с кабелем micro-USB).

Характеристики

Модель

Nextion Discovery NX3224F028

Диагональ

2.8 дюйма

Разрешение

320×240

Тип матрицы

TFT TN

Глубина цвета

16 бит (65536 цветов)

Подсветка

светодиодная (LED)

Максимальная яркость

300 кд/м²

Ресурс подсветки

не менее 30000 часов

Тип тачскрина

резистивный

Микроконтроллер

STM32G031G8

Тактовая частота

64 МГц

Оперативная память

3.5 КБ

Флеш-память

4 МБ

Интерфейс обмена данными

UART

Поддержка microSD

до 32 ГБ (FAT32)

Напряжение питания

5 В

Напряжение логических уровней

3.3 — 5 В

Потребляемый ток при 100% яркости

до 105 мА

Режим сна

4.5 мА

Режим глубокого сна

0.25 мА

Видимая область экрана

57.6 × 43.2 мм

Размер модуля

85 × 50 × 11.6 мм

Вес

22 г

Комплектация

• 1 × дисплейный модуль
• 1 × четырёхпроводной шлейф
• 1 × переходник для питания по USB
