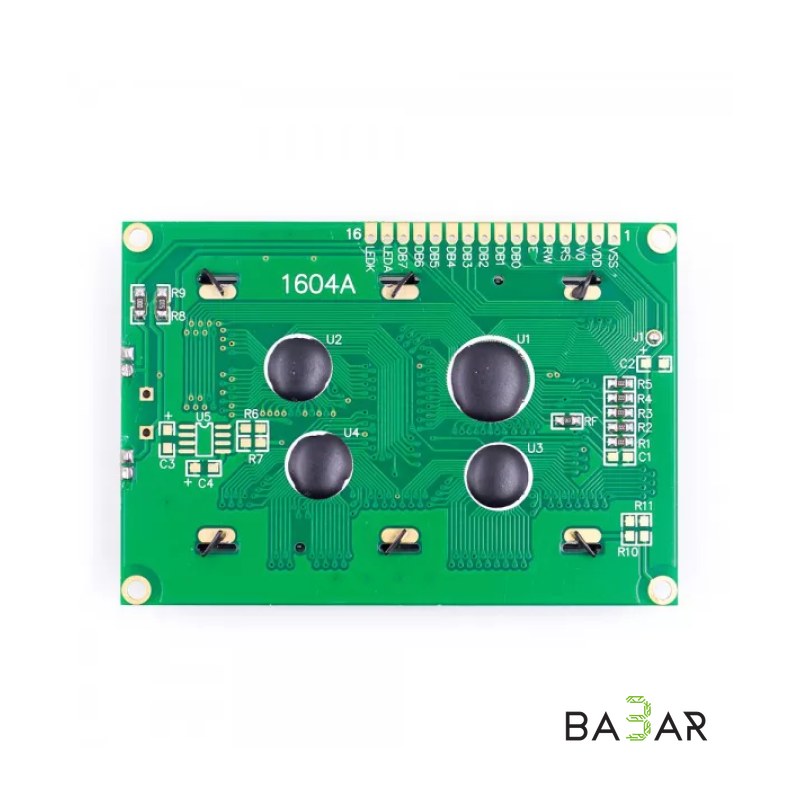

Символьный дисплей LCD1604A 16×4, синяя подсветка, HD44780
₸4,600.00✓ В наличии(20 шт)
ЖК-дисплей LCD1604A: 16 символов в 4 строках, синяя LED-подсветка, белые символы, контроллер HD44780. Питание 3.3–5В. Для Arduino и DIY-проектов.
- Артикул:
- 1302
Жидкокристаллический дисплей LCD1604A (16×4) — символьный дисплейный модуль, который отображает по 16 символов в 4 строках (всего 64 символа). Модуль прост в использовании, экономичен и легко программируется, поддерживает вывод латиницы и настраиваемых символов, что выгодно отличает его от семисегментных индикаторов.
Применение
- Вывод текстовой информации в устройствах и схемах
- Меню и индикация состояний
- Учебные и DIY-проекты
Контакты модуля
- VSS — питание контроллера (-)
- VDD — питание контроллера (+)
- VL — управление контрастом
- RS — выбор регистра
- R/W — чтение/запись (запись при соединении с землёй)
- E — enable (строб по спаду)
- DB0-DB3 — младшие биты 8-битного интерфейса
- DB4-DB7 — старшие биты интерфейса
- A — анод (+) питания подсветки
- K — катод (-) питания подсветки
Характеристики
- Формат
- 16 символов × 4 строки (64 символа)
- Контроллер
- HD44780
- Тип информации
- символьный (латиница)
- Цвет подсветки
- синий
- Цвет символов
- белый
- Тип подсветки
- LED
- Угол обзора
- 180°
- Размер символа
- 2.95 × 4.35 мм
- Размер пикселя
- 0.5 × 0.5 мм
- Напряжение питания
- 3.3 — 5 В (при напряжении менее 4 В для высокой контрастности нужен источник отрицательного напряжения)
- Рабочая температура
- от -20 до +70°C
- Относительная влажность
- 10 — 95%
- Размеры
- 80 × 35 × 11 мм
