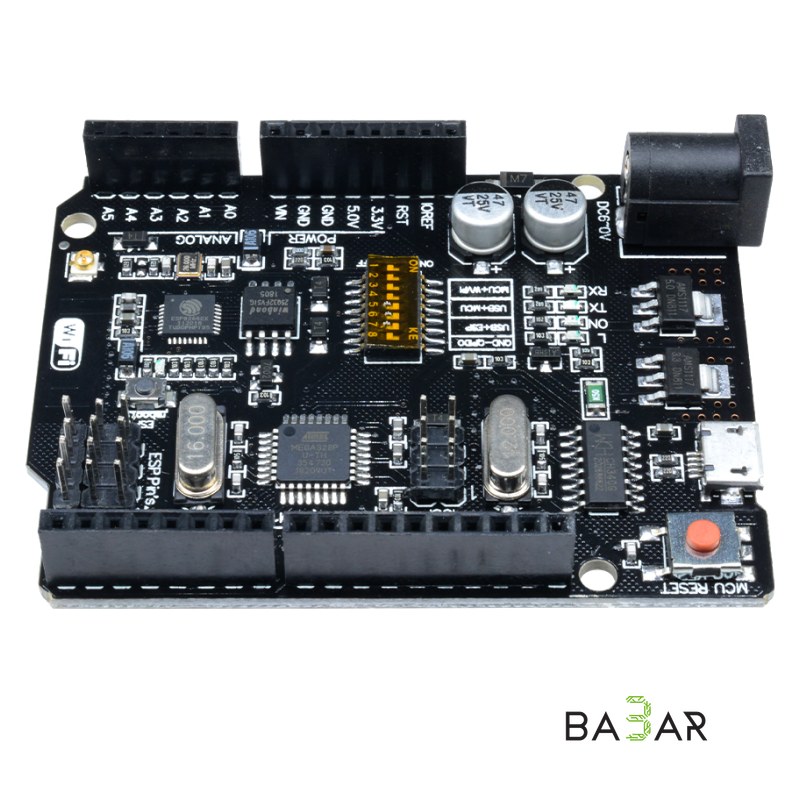

Плата UNO+WiFi R3 ATmega328P+ESP8266, CH340G

Плата UNO+WiFi R3 — расширенная версия классической Arduino UNO R3 с полной интеграцией микроконтроллера ATmega328P, Wi-Fi модуля ESP8266 с 32 МБ флеш-памяти и конвертера USB-TTL CH340G на одной плате. Все модули могут работать совместно или независимо друг от друга. Режим работы задаётся 8-позиционным DIP-переключателем.

Режимы переключателя

• CH340 → ESP8266 (загрузка скетча): 1-4 OFF, 5-7 ON
• CH340 → ESP8266 (подключение): 1-4 OFF, 5-6 ON, 7 OFF
• CH340 → ATmega328 (загрузка скетча): 1-2 OFF, 3-4 ON, 5-7 OFF
• ATmega328 + ESP8266: 1-2 ON, 3-7 OFF
• Все модули независимо: 1-7 OFF

Применение

• IoT-устройства и проекты «Умный дом»
• Беспроводной сбор данных с датчиков
• Прототипирование Wi-Fi решений на Arduino

Характеристики

Микроконтроллер

ATmega328

Wi-Fi

ESP8266, 802.11 b/g/n 2,4 ГГц

USB-TTL конвертер

CH340G

Выход питания

5V-800mA

Питание USB

5 В (макс. 500 мА)

Питание VIN / DC Jack

9-24V

Уровень логики

5V

Тактовая частота

16 МГц

Цифровые I/O

14

Аналоговые I/O: 6

Флеш-память

32 Mb

Рабочая температура

-40°С … +125°С
