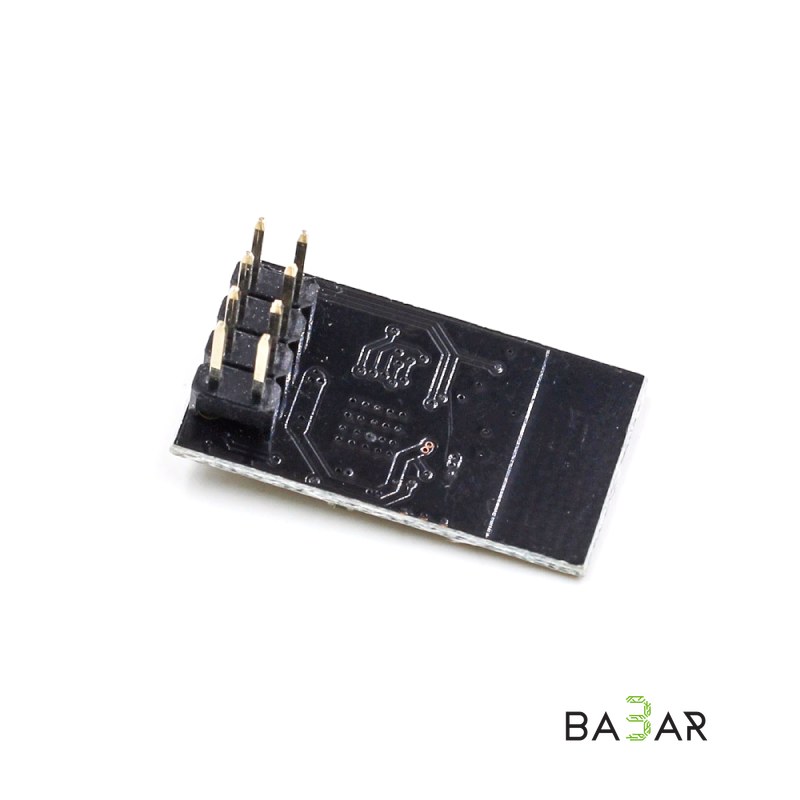

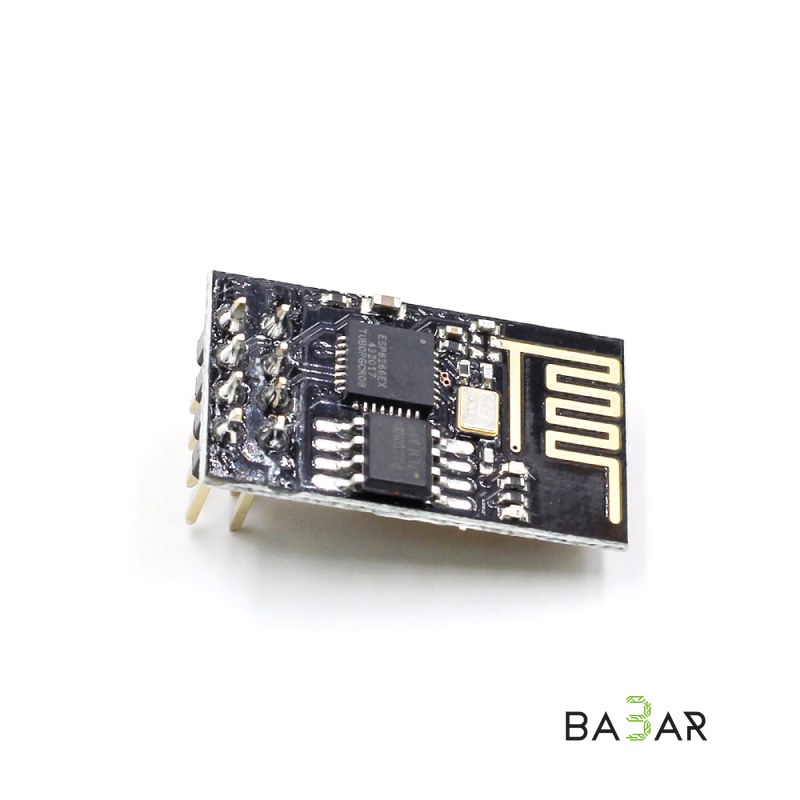

Wi-Fi модуль ESP8266 ESP-01 — UART-WiFi для Arduino

Wi-Fi модуль ESP8266 ESP-01 — компактное решение для добавления беспроводной связи в электронные проекты. Модуль построен на популярном чипе ESP8266 и питается от напряжения 3,3 В.

Предусмотрено два варианта использования. В первом модуль работает мостом UART-WiFi: он подключается к существующему решению на базе любого микроконтроллера и управляется AT-командами, обеспечивая связь с инфраструктурой Wi-Fi. Во втором сам чип ESP8266 выступает управляющим микроконтроллером для нового решения.

Применение

• Подключение Arduino и других контроллеров к Wi-Fi
• Устройства умного дома
• IoT-проекты и удалённый мониторинг

Назначение выводов

• Vcc — питание +3,3 В (максимально 3,6 В)
• GND — общий
• TXD — передача данных (уровень 3,3 В)
• RXD — приём данных (уровень 3,3 В)
• CH_PD — выключение модуля (активный низкий уровень; для включения подать Vcc)
• GPIO0 — вывод общего назначения 0
• GPIO2 — вывод общего назначения 2
• RST — сброс модуля (активный низкий уровень)

Характеристики

Чип

ESP8266

Напряжение питания

3,3 В (максимально 3,6 В)

Уровень логики

3,3 В

Управление

AT-команды
